In der Entwicklung moderner Halbleitertechnologien steigen die Anforderungen an reproduzierbare, saubere und sichere Nassprozesse kontinuierlich. Besonders in der Forschung und Pilotfertigung sind flexible, hochintegrierte Nassbank-Systeme entscheidend, um unterschiedliche Prozesschemien und Waferformate zuverlässig abzubilden.
Im Rahmen eines umfassenden Reinraum-Setups wurde eine integrierte Nassprozessplattform realisiert, die vier spezialisierte Nassbänke in einer durchgängigen Infrastruktur vereint. Ziel war eine maximale Prozessstabilität bei gleichzeitig hoher Flexibilität für Forschung und Entwicklung.
Systemübersicht: Vier Nassbänke, ein integriertes Prozesskonzept
Die installierte Lösung besteht aus vier funktional unterschiedlichen Nassbänken, die gemeinsam eine vollständige Prozesskette für nasschemische Anwendungen in der Halbleitertechnik abbilden:

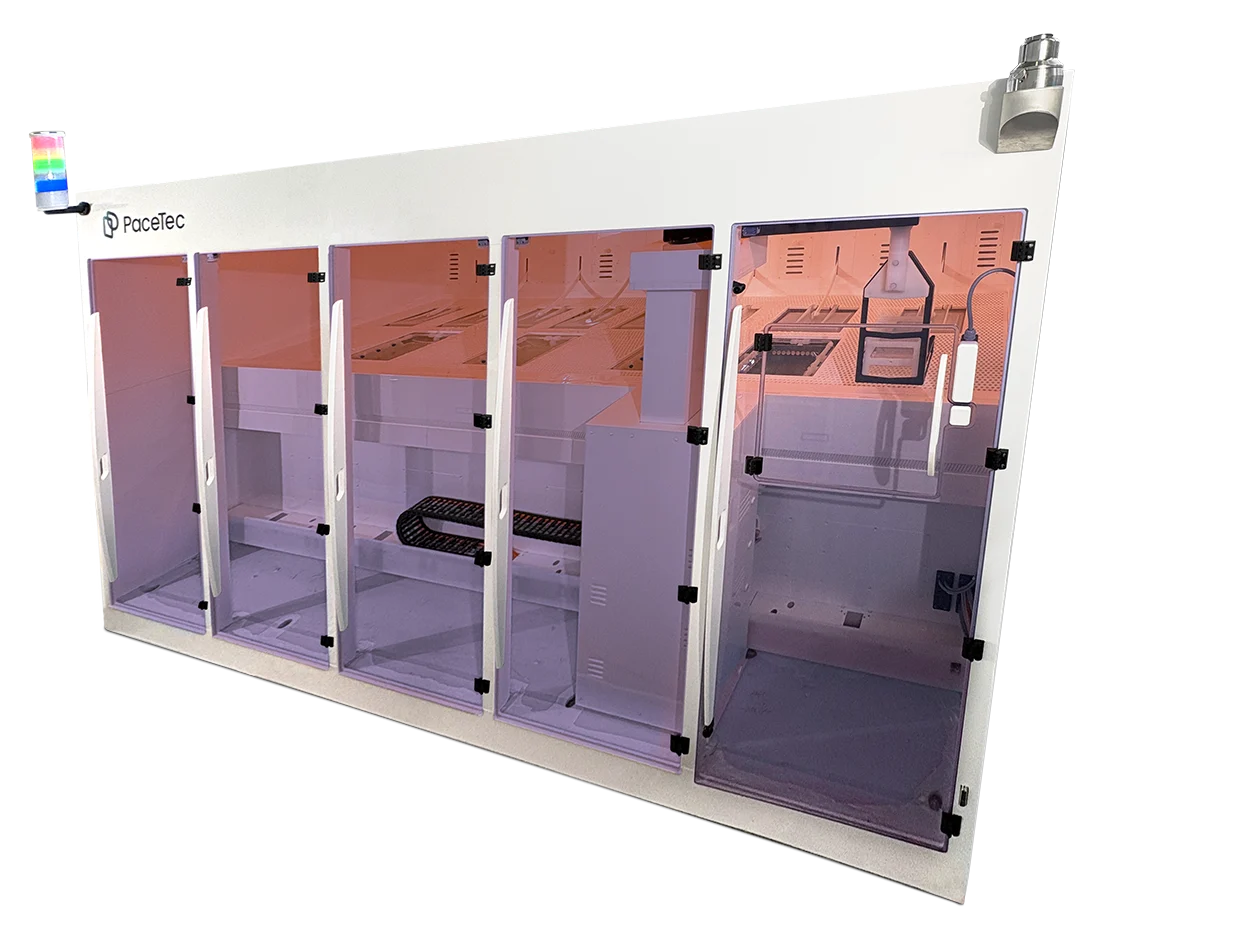

1. Vollautomatisierte Wet Bench für Wafer-Handling
Die zentrale Einheit ist eine automatisierte Nassbank mit Robotiksystem, die den Transfer von Wafer-Carrier-Systemen vollständig prozessgeführt übernimmt.
- Automatisierte Handhabung empfindlicher Substrate
- Reproduzierbare Prozessabfolge über definierte Chemikalienbäder
- Integrierte DI-Wasser- und Spülsysteme
- Hochreine Prozessumgebung im ISO-5 Reinraum
- Optimiert für R&D und Kleinserienproduktion
Diese Anlage bildet das Herzstück der Plattform und ermöglicht komplexe Prozesssequenzen ohne manuelle Eingriffe.

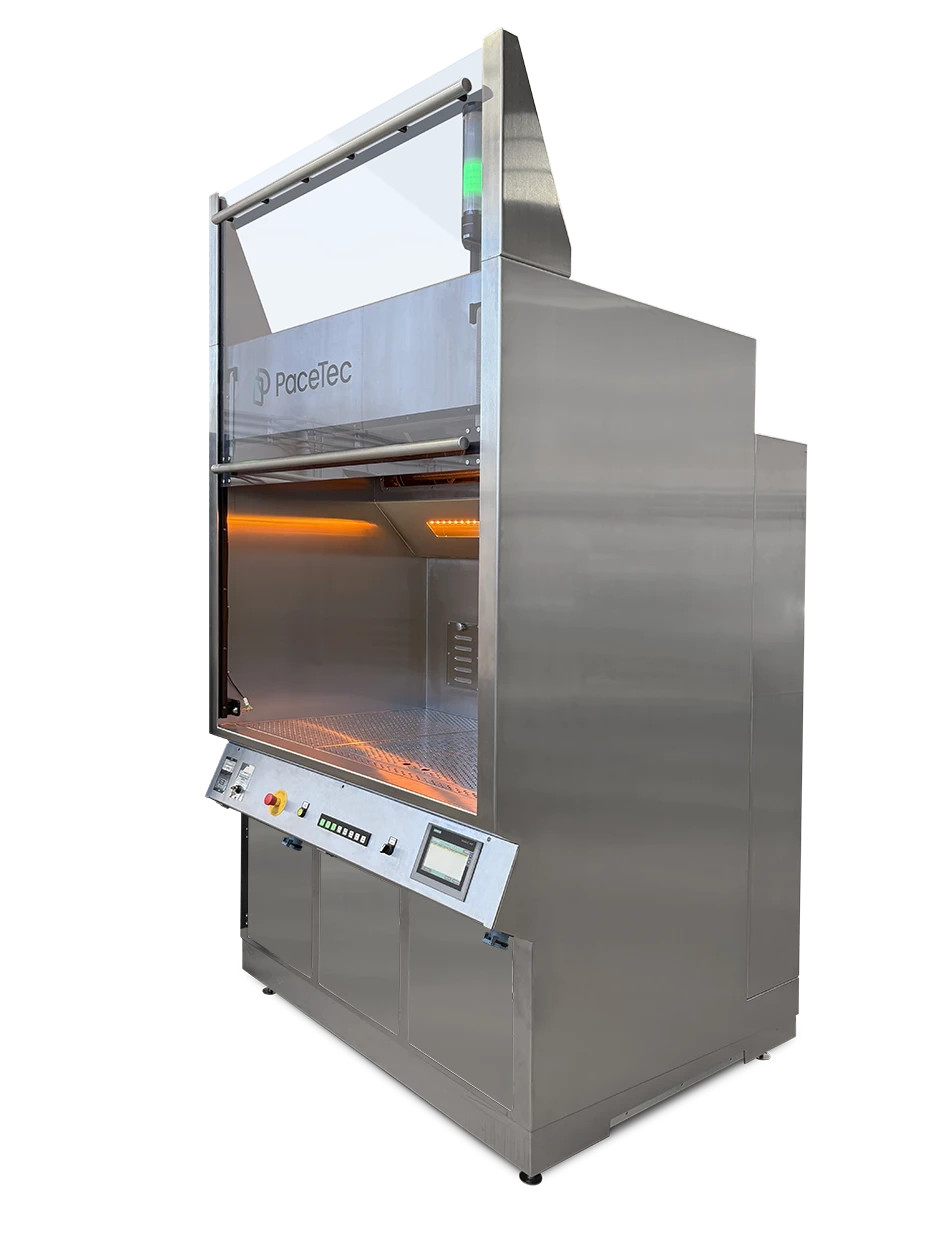

2. ATEX-konforme Wet Bench für Lösemittelprozesse
Für kritische Anwendungen mit entzündlichen Medien wurde eine ATEX-zertifizierte Nassbank für Lösemittelanwendungen implementiert.
- Explosionsgeschützte Ausführung (ATEX-konform)
- Speziell ausgelegte Absaug- und Sicherheitskonzepte
- Chemikalienhandling für organische Lösungsmittel
- Getrennte Sicherheitszonen und Prozessüberwachung
- Optimiert für sensible Lithographie- und Reinigungsprozesse
Diese Einheit gewährleistet höchste Sicherheit bei gleichzeitig stabilen Prozessbedingungen für solventbasierte Anwendungen.

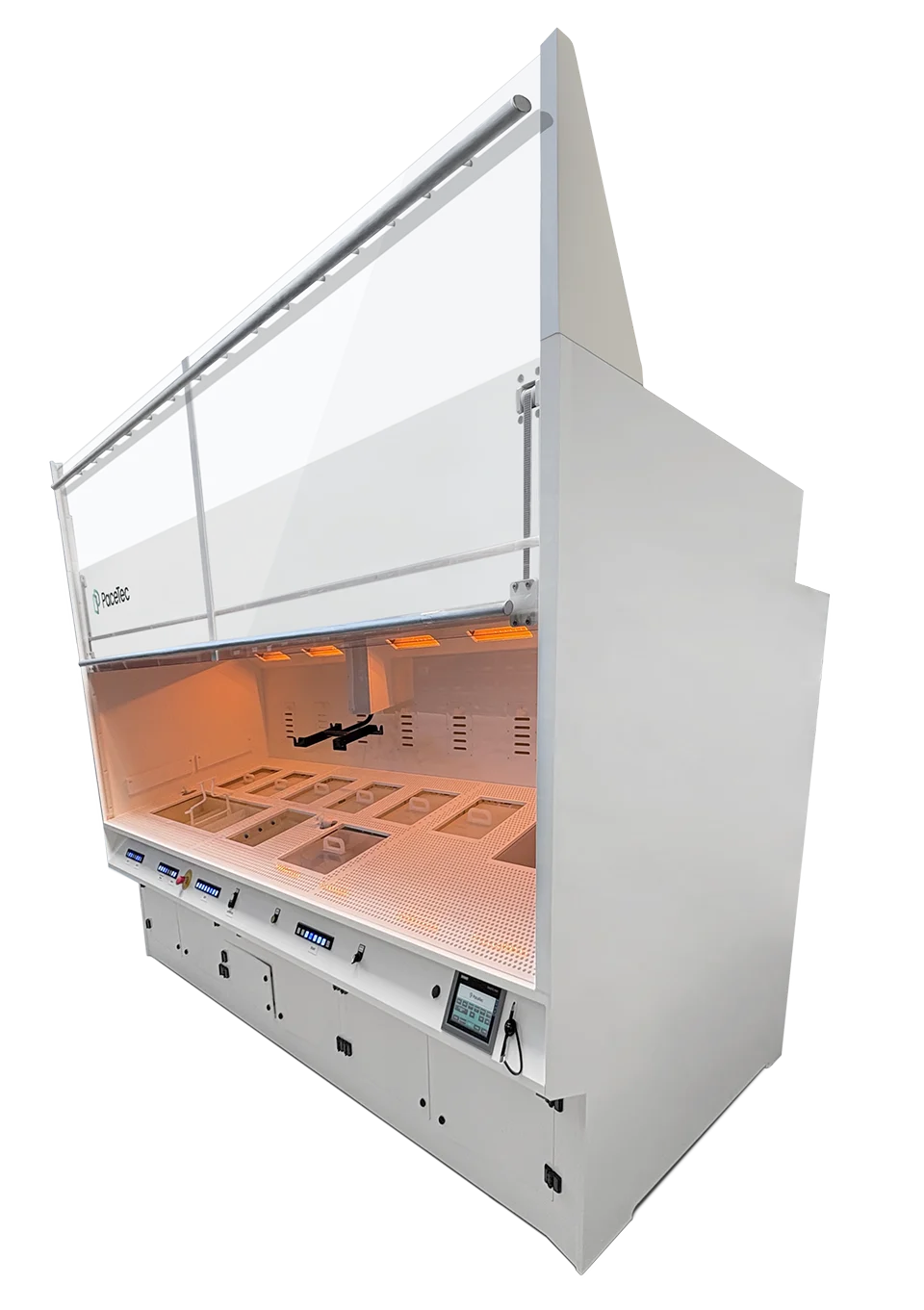

3. Manuelle Nassbank für Entwicklungsprozesse
Eine erste manuelle Wet Bench unterstützt flexible Labor- und Entwicklungsarbeiten.
- Direkter Zugriff für Prozessentwicklung und Tests
- Schnelle Anpassung von Chemikalienprozessen
- Ideal für Prototyping und Materialversuche
- Integration in gemeinsame DI- und Abwassersysteme

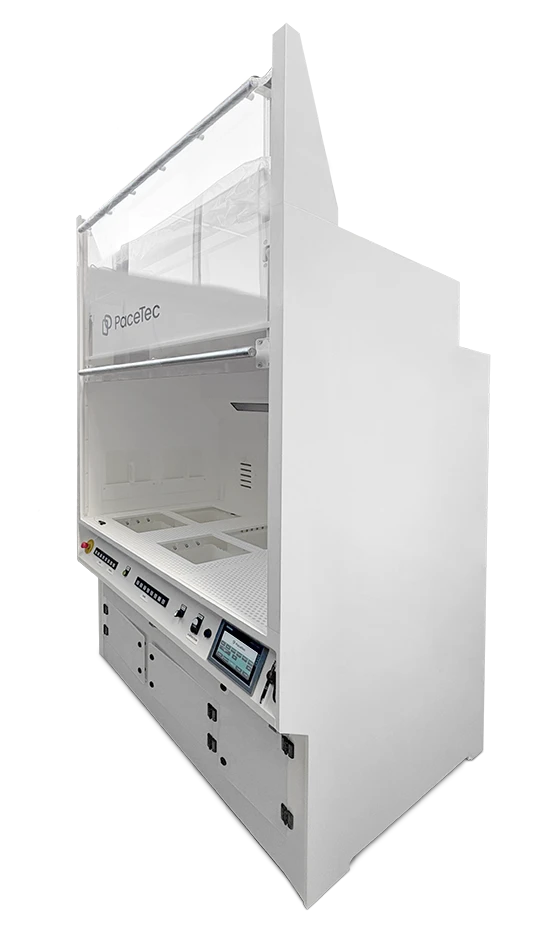

4. Manuelle Nassbank für Reinigungs- und Sonderprozesse
Die zweite manuelle Einheit dient als flexible Prozessstation für Reinigungsschritte und Sonderanwendungen.
- Manuelle Prozessführung für maximale Flexibilität
- Unterstützung von Einzelwafer- und Kleinserienprozessen
- Ergänzung der automatisierten Prozesskette
- Nutzung für Ad-hoc-Entwicklungen und Sonderchemien
Prozessintegration: Durchgängige Nasschemie-Infrastruktur
Alle vier Nassbänke sind über eine gemeinsame Infrastruktur verbunden, die eine stabile und kontrollierte Prozessumgebung sicherstellt:
- Zentrale Chemikalienversorgung über ein Distribution System
- Getrennte Medienführung für Säuren, Entwickler und Lösemittel
- DI-Wasser-System mit hochreiner Versorgung
- Abwasser- und Neutralisationskonzept für sichere Entsorgung
- Integrierte Absaugtechnik zur Einhaltung von Reinraumklasse ISO 5
Durch diese Architektur entsteht eine skalierbare Plattform für Forschung, Entwicklung und Pilotfertigung.
Technologische Highlights
- Hochkorrosionsbeständige Materialien: PP, PVDF, Edelstahl
- Prozesssichere Wafer-Handhabung im Sub-200-µm-Bereich
- Mehrstufige nasschemische Prozessketten: Ätzen, Entwickeln, Reinigen
- Integrierte Sicherheits- und Interlock-Systeme
- Reinraumgerechte Konstruktion für ISO-5 Umgebung
- Flexible Erweiterbarkeit für zukünftige Prozessmodule
Ergebnis: Skalierbare Nassprozessplattform für Halbleiterentwicklung
Die Kombination aus automatisierter Nassbank, ATEX-konformer Lösung und zwei manuellen Wet Benches ermöglicht eine außergewöhnlich flexible und zugleich prozesssichere Infrastruktur für moderne Halbleiterentwicklung.
Besonders für Entwickler und Prozessingenieure bietet das System:
- Hohe Reproduzierbarkeit komplexer Nassprozesse
- Schnelle Iteration in der Prozessentwicklung
- Sichere Handhabung kritischer Chemikalien
- Skalierbarkeit von Labor bis Pilotproduktion
Fazit
Mit dieser integrierten Nassprozesslösung wurde eine Plattform geschaffen, die die Anforderungen moderner Halbleiterforschung konsequent adressiert: Flexibilität, Sicherheit und Prozessstabilität in einer gemeinsamen Architektur. Besonders in F&E-Umgebungen bildet sie die Grundlage für die nächste Generation nasschemischer Prozessentwicklung.
